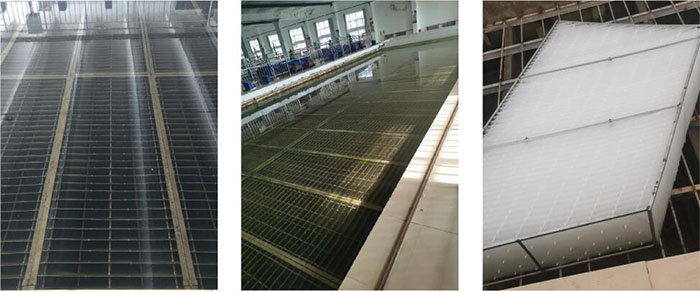

侧向流斜板沉淀装置
    产品简介
    水流由侧向通过斜板,沉泥沿斜板滑下的沉淀装置,该型斜板多年来在水工业得到广泛的应用,它的先进之处在于沉淀池的面积可以大大减少。与斜管沉淀工艺相比具有容积利用系数高,斜板表面光滑,滑泥性好等特点。在沉淀区,水流被分成多陕小的通道,它不仅大大提高了水流的层流效果,而且对各种原水水质变化的适应性也特别强。

    产品原理
    侧向流斜板装置采用浅层沉淀原理,水流在沉淀区被分成许多狭小的通道,大大地减少泥沙的沉淀距离,提高了水流的层流效果,而且泥沙下滑的方向与水流方向互成90度。水流不会对沉泥产生影响,斜板互成一定角度分开悬浮物下降所形成的相对运动的清水沿着斜板的背侧上升,由于清水由上段与下段板之间的缝隙流过,因此上升的清水与下沉的悬浮物不会混合到一起,同时通过斜板内部的再凝聚和絮凝过程,促进絮粒的逐步增大,提高颗粒沉降速度。沉淀效率与增加的斜板面积成正比。同时在构造上着意解决泥、水分离路线问题,使之达到水质澄清的目的。

    安装形式
    1:将斜板装置底部设置工字钢或槽钢作为支撑,工字钢或槽钢固定在池底预埋钢板上,然后将整座斜板支架固定在工字钢或槽钢上。
    2:斜管安装间距一般为80mm(根据设计要求而定),倾角60度,斜板安装为整体框架式安装,首先进行框架制作,然后安装斜板。
